三维地图:精雕细琢还原真实世界每逢年过节回家总有长辈问: “你现在的工作是做什么的呢?” 笔者总是开玩笑说: “‘搞基建的’ 如‘盖’房、‘铺’路、‘架’桥、“种”树等等呀。” 没错 说起“搞基建”我们绝对是认真的 但是! 我们不费一砖一瓦 只需一台电脑 就能打造一片“真实”的天地
讲到这里,必须先介绍下3D技术。举个例子,相信大家对导航并不陌生,导航中的三维地图场景里可以看到各种摩天高楼,纵横交错的大街小巷和各种花草树木等地理要素,这就是将现实场景克隆到虚拟世界中,让人足不出户就能感知真实世界。
来来来 下面就让笔者带大家看看 我们是如何“盖”房、“铺”路、“架”桥、“种”树 打造新天地的吧!
飞入寻常百姓家 2000年,原国家测绘地理信息局提出构建“数字中国”的宏伟目标,数字城市地理空间框架作为其中的重要组成部分,为城市建设、管理、政府决策提供支撑,为日常生活和出行提供更多便利。国家政策为突破技术壁垒,使三维技术真正走向大众提供了有力支撑。
如今,“飞入寻常百姓家”的三维技术对现实世界的虚拟化、智慧化、可视化模拟,摒弃了二维空间体验差,识图难等缺点,“三维场景+影像”通过还原真实世界,让人们能够身临其境,体验更加直观,为政府决策提供了科学的依据。
新工艺,新效率,新质量 传统的三维生产工艺需要大量的人工参与,生产周期长,时效低,同时三维精细化过程需人眼在立体软件上进行判读采集,导致三维模型无论是在平面精度还是在高程精度上都大打折扣;墙体纹理的体现均需野外采集照片来提炼贴图素材,耗时费力,真实感缺失。这时,倾斜摄影测量技术的发展解决了这些问题。
倾斜摄影作为一种可同时从一个垂直、四个倾斜等五个不同角度采集影像的新技术,为传统三维生产提供了推陈出新的效果。该技术集成先进的定位、融合、建模等功能,不仅丰富了构建物和地理场景的立体效果,在纹理分辨率与立体精度上更是有了量变到质变的飞跃。 三维模型生产传统工艺VS三维模型生产新工艺
“四扇大门”推开三维新世界 倾斜摄影获取的原始数据是三维建模新工艺推陈出新的加工厂。
如何获取优质的倾斜摄影原始数据讲究“天时地利人和”三大因素:合理的相控点布控、晴朗的航飞天气以及拍摄人员丰富的无人机操作经验。完美结合三大因素的倾斜摄影数据可以避免光影斑驳,地形变形少,数据缺失等问题,减少了后期工作的难度。
让笔者带大家推开这四扇“大门”,一起来看看三维地图诞生的关键技术吧。
第一扇门:三维场景精编和修饰
由于倾斜摄影进行数据获取时对地物的侧面和底面,构建物高的地方、水面和有遮挡的地面捕捉能力差,导致了数据缺失、纹理拉撕,光影斑驳,使得整个场景数据的利用率并不会太理想,需要重新对场景进行局部“修葺”,这个过程就是OBJ场景精编和修饰,包括地表、道路、水面等地理要素。
与传统三维生产工艺不同的是,传统的三维场景重构采用的方法是将DEM精编和DOM修饰分别加工后再综合进行生产,而倾斜摄影技术采集到的OBJ数据可以做到DEM和DOM的精编和修饰同时进行,降低了工艺难度,提高了生产效率。 地形修饰与精修前后对比
第二扇门:构建物单体化精修

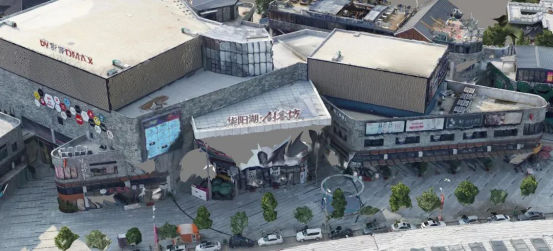

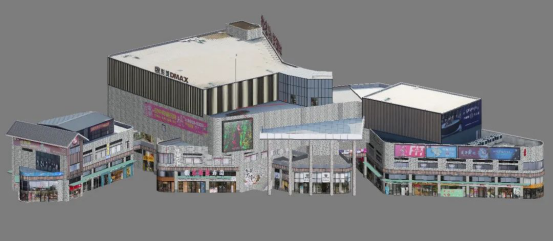

倾斜摄影获取的构建物是与场景融合在一起的,靠近地面的数据会有所缺失,且结构变形,纹理拉撕,无法完整表现一个构建物。为了得到完整的构建物,需要先对场景中的模型进行单体化后再进行纹理映射得到粗模,该过程的数据只是一个半成品,它会有纹理的缺失、失真,在结构上如檐廊、雕梁画柱、阳台等结构都无法体现,因此还需通过3DMAX和PS软件进行精细化加工,无论在纹理上还是在平面、高程精度上都与现实中构建物呈现近乎100%的相似度。这样,一个精雕细琢的产品就诞生了。 模型单体化前VS模型单体精细化后
第三扇门:小品重构呈现
此小品非彼 “小品”,它是三维建模技术的术语,代表在三维场景里面呈现的凳子、公交牌、路灯、广告牌、体育器材,雕像、桥梁等在人类活动中起到一定辅助作用的设施。这些小品的相对体积小,导致获取的倾斜摄影数据利用率非常低,基本都是“缺肢少膀”,不能利用。对于这部分数据的有效利用还需要通过野外获取的照片,根据场景重新还原构建。 桥梁小品重构前VS桥梁小品重构后
第四扇门:“绿化”环境
此工艺是整幅地图的点睛之笔,是在对整个OBJ场景、构建物和小品进行“整容”后,根据现实情况种上“植被”,使场景更加真实,更能引人入胜。由于倾斜摄影获取的植被无法有效利用,多为“残枝败柳”,且纹理严重拉撕,无法满足使用要求,这个时候我们的技术人员就要出动啦。通常采用的方式是根据外业照片和实际地形进行栽种,尽量还原原貌。 原始树VS种植的树
推开了这四扇“大门” 将各个步骤的成果整合到一起 一个精雕细琢的三维模型也摆在了大家眼前 说到这里 大家觉得我们说的 “盖”房、“铺”路、“架”桥、“种”树 是不是正像“基建工程”呢?
